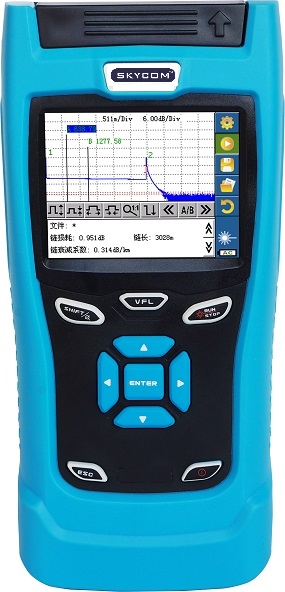

SKYCOM T-OT303 OTDR Handheld

T-OT303 OTDR: la longitud de onda 1310/1550nm, 30/28 rango dinámico, VFL incorporados y la fuente de laser estable funcionan, rango de prueba del 120km, tarjeta del USB port/SD, diseño atractivo

Cantidad:
T-OT303 OTDR

T-OT303 la toma OTDR se utiliza principalmente para las pruebas siguientes:
- Determinar el cable óptico o la punta óptica del incidente de fibra, punta de conexión, posición de fibra del punto de interrupción
- Describir la curva de distribución del cable óptico de fibra o de la pérdida de la fibra, el cable de la medida, la longitud y la pérdida, coeficiente de la fibra de atenuación entre dos puntas
- Medir el cable óptico de fibra, pérdida de inserción del conector de fibra óptica
- Medir el cable óptico de fibra, pérdida de reflexión de fibra óptica;



Especificaciones técnicas

       Modelo        T-OT303        T-OT306
       (1) dinámico        30/28dB        32/30dB
       Longitud de onda (±20 nanómetro)        1310/1550
       Visualización        pantalla táctil de 3.5 ' TFT LCD
       Tipo de la fuente de luz        LD
       Interfaz óptico        FC/UPC
       Rango de la distancia (kilómetros)        0.3 120 del 60 del 30 del 10 del 5 del 1
       Anchura de pulso (ns)        5automóvil 1280 del、 del 20480 del 10240 del 5120 del 2560 del、 del 640 del 320 del 160 del 80 del 40 del 20 del 10
       Duración de la medida        15s30s1min2min3min
       Zona muerta de la atenuación (2)        10m        10m
       Zona muerta del acontecimiento        el 1.8m        el 1.8m
       Precisión de la medida de la distancia        ± (1 m + x 5 x 10-5 Distance + intervalo de Sampling)
       Almacenaje de datos        > 60000 rastros de la prueba
       Interfaz de comunicaciones        USB
       VFL        Longitud de onda        -        650nm
       De potencia de salida (dBm)        -        ≥ -3
       Probar la distancia (los kilómetros)        -        3
       Prueba de las comunicaciones ópticas        YES        YES
Nota:
(1) las especificaciones técnicas describen el funcionamiento garantizado del OTDR cuando un conector típico del UPC se utiliza para la medida. La incertidumbre causada por la relación de transformación de la reflexión del de fibra óptica no se considera. El rango dinámico de T-OT300 se mide cuando el rango de medición es 60 kilómetros, la anchura de pulso es 2560 ns, y el tiempo medio es 3 Min. El rango dinámico de T-OT303 y de T-OT306 se mide cuando el rango de medición es 120 kilómetros, la anchura de pulso es 2560 ns, y el tiempo medio es 3 Min.
(2) condiciones de la medida de la zona muerta: El acontecimiento de la reflexión ocurre a 4 kilómetros. La fuerza de la reflexión es más pequeña de la polarización del revelador -45. Se utiliza la anchura de pulso mínima.
